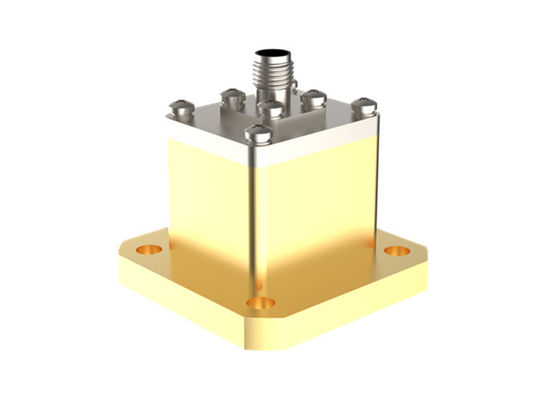

9.84GHz~15GHz WR75 προς SMA Γυναικείο άκρο εκτόξευσης κυματοδηγός προς προσαρμογέα coax SMA/BJ120-KFE
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | WR75 Οδηγός κυμάτων σε προσαρμογείς κοαξιού | Υλικό: | χάλκινο |
|---|---|---|---|
| Επικάλυψη: | Χρυσόπετρα | Πεδίο συχνότητας: | 9.84GHz-15GHz |
| Συνδετήρας: | SMA Θηλυκό | Vswr: | 1.25 |
| Μέγεθος κυματοδηγού: | WR75 | Στυλ σώματος: | Τέλος εκτόξευσης |
9.84GHz~15GHz WR75 προς SMA Γυναικείο άκρο εκτόξευσης κυματοδείκτης προς προσαρμογέα κοάξ
Η συχνότηταΜε κινητήρα κινητήραΕπεξεργάζονται απόΗλεκτρονική Elite(ΕΛΤ) κάλυψη50,4 GHz-110 GHzΜε υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετικές επιδόσεις, χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης μικροκυμάτων και χιλιοστών κυμάτων.τυποποιημένοι κυματοδηγοί ορθογώνιας και διπλής κλίσηςΗ κοαξιακή τελική διεπαφή σύνδεσης περιλαμβάνει:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και μικροστριπΟι προσαρμογείς κυματοειδήσεως προς κοαξιόν χωρίζονται σε δύο τύπους: εκτόξευση άκρου και εκτόξευση δεξιάς γωνίας από προσανατολισμό διεπαφής.δομή υψηλής ισχύος.

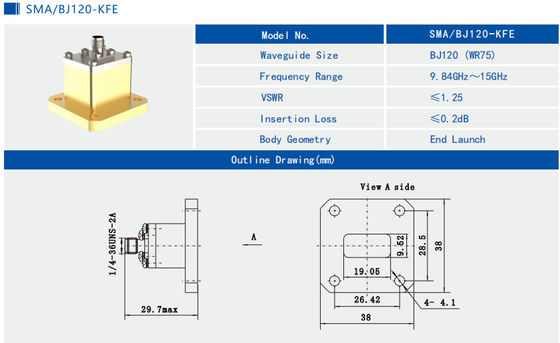

ΠροδιαγραφήΔελτίο ΕΚΑΧ:
| Ονομασία του προϊόντος | WR75 προς SMA Γυναικεία κυματοδηγός προς κοακσιακούς προσαρμογείς |
| Αριθμός μοντέλου. | Δελτίο ΕΚΑΧ |
| Τύπος κοαξιού | SMA Γυναίκα |
| Μέγεθος κυματοδηγού | WR75 |
| Στυλ σώματος | Τέλος εκτόξευσης |
| Πεδίο συχνότητας | 9.84GHz-15GHz |
| Αντίσταση SMA | 50 Ωμ |
| VSWR | 1.25 |
Πλεονεκτήματα
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κλπ., γεγονός που τους καθιστά ευρέως αποδεκτούς σε συσκευές μέτρησης μικροκυμάτων και χιλιοστών κυμάτων κλπ.
Σύνοψη και εικόνεςWR75 προς SMA Γυναικεία κυματοειδή για προσαρμογέα κοκαξίουΔελτίο ΕΚΑΧ: Δελτίο ΕΚΑΧ.
ΣχετικάSMA Γυναικεία κυματοδηγός σε προσαρμογείς κοαξιού της Elite Electronic.
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| Δελτίο ΕΚΑΧ | WR90 σε SMA θηλυκές προσαρμογές ορθής γωνίας | 8.2GHz~12.5GHz |
| Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2014. | WR90 έως SMA θηλυκόευθεία γωνίαΔιορθωτές | 8.2GHz~12.5GHz |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ | WR75 σε SMA θηλυκές προσαρμογές δεξιάς γωνίας | 9.84GHz ~ 15GHz |
| Δελτίο ΕΚΑΧ | Διορθωτές εκτόξευσης WR62 προς SMA θηλυκής άκρης | 11.9GHz~18GHz |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | WR62 προς SMA θηλυκές προσαρμογές ορθογώνιας γωνίας | 11.9GHz~18GHz |
| Δελτίο ΕΚΑΧ της 16ης Ιουνίου 2014. | Προσαρμοστές εκτόξευσης WR51 προς SMA θηλυκής άκρης | 14.5GHz ~ 22GHz |
| Δοκιμαστική μονάδα | WR51 σε SMA θηλυκές προσαρμογές ορθογώνιας γωνίας | 14.5GHz ~ 22GHz |
Διασταυρούμενες αναφορές των προτύπων κυματοδηγίας
| Κινέζικα πρότυπα | Διεθνή πρότυπα | Περιοχή συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Σημείωση:
Έχουμε πάνω από 1.000 είδηΟδηγός κυμάτων για τα κοαξιακά προσαρμοστήριαγια επιλογή, αν δεν βρείτε τον προσαρμογέα που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.Η διάσταση ODM είναι ευπρόσδεκτη.
