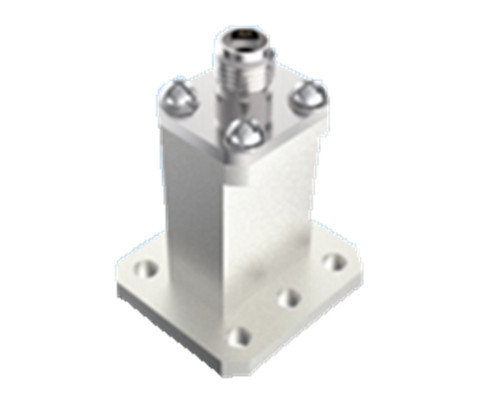

Υψηλής απόδοσης κυματοδείκτης προς 2.92 τύπου άμεσης τροφοδοσίας κοακσιακό προσαρμογέα BJ180
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | 2.92 Διορθωτής συσπειρωτικών κυμάτων ραδιοσυχνοτήτων | Δύναμη συνεχών κυμάτων: | 2W |
|---|---|---|---|
| Συχνότητα: | (187.5/α) GHz~(285.7/α) GHz | Αντίσταση μόνωσης: | ≥ 5000MΩ |
| Εφαρμογή: | Επικοινωνία | Υλικό: | χάλκινο |
| Ονομαστική θερμοκρασία αποθήκευσης Περιοχή θερμοκρασίας: | -55°C~+100°C | Περιοχή θερμοκρασίας λειτουργίας: | -65°C~+125°C |
| Επισημαίνω: | 2.92 Τύπος προσαρμογέα κυματοδρόμου,Διορθωτής υψηλής απόδοσης,BJ180 Αναπροσαρμοστής κυματοειδήσεως |
||
Υψηλής απόδοσης κυματοδείκτης προς 2.90 τύπου άμεσης τροφοδοσίας κοαξιώδης προσαρμογός BJ180
Οι ομοαξονικοί μετατροπείς κυματοειδούς για διαστημικά σκάφη που παράγονται από την εταιρεία μας χωρίζονται σε δύο δομικές μορφές, άμεση τροφοδότηση και πλευρική τροφοδότηση.
Οι μετατροπείς κοαξιών κυματοειδών για διαστημικά σκάφη χωρίζονται σε κατευθείαν τροφοδοτούμενους και πλευρικά τροφοδοτούμενους, με εύρος συχνοτήτων από 5,3 GHz έως 110 GHz.
Οι ορθογώνιες θύρες κυματοδηγού στο τέλος του κυματοδηγού είναι BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,συνδετήρας τελικής διεπαφής ομοάξιας με σειρά SMAΚάθε προϊόν θύρας κυματοδηγού καλύπτει το πλήρες εύρος ζώνης του κυματοδηγού.
Κάθε είδος προϊόντος θύρας κυματοδηγού καλύπτει το πλήρες εύρος ζώνης του κυματοδηγού και τα προϊόντα έχουν αξιόπιστη δομή, μικρές εξωτερικές διαστάσεις, εξαιρετικές ηλεκτρικές επιδόσεις και συνέπεια.και ελαφρύ βάρος (≤20g)Χρησιμοποιούνται ευρέως σε διάφορους τύπους διαστημόπλοια.
Ειδικότητα:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Βασικές παραμέτρους | |||
| Δύναμη συνεχών κυμάτων | 2W | ||
| Πεδίο συχνότητας | (187.5/α) GHz~(285.7/α) GHz,α είναι οι διαστάσεις των μακρών πλευρών της θύρας κυματοδηγού | ||
| Περιοχή θερμοκρασίας λειτουργίας | -65°C~+125°C | ||
| Αντίσταση μόνωσης | ≥ 5000MΩ | ||
| Άλλα | |||
| Δυνατότητα πώλησης | Δάχος της στρώσης επιχρυσωμένης επικάλυψης στην κεντρική επαφή ≥1,27μm | ||
| Πορωτικότητα επικάλυψης | Υπεραίωτο νιτρικό οξύ | Σε διαφανές δοχείο με ειδική βαρύτητα 1,316 (θερμοκρασία 25°C±3°C), 30 δευτερόλεπτα | |
| Συγκεντρωμένο αζώτο | Συγκέντρωση 68% αναλυτικά καθαρή σε δοχείο σε θερμοκρασία 25°C±3°C,20min | ||
| Ονομαστική θερμοκρασία αποθήκευσης Περιοχή θερμοκρασίας | -55°C~+100°C | ||

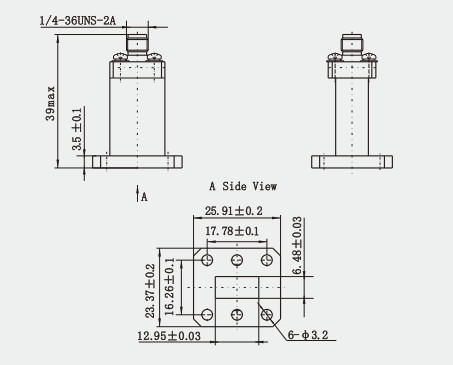

Σχεδιασμός:(μμ)
Χαρακτηριστικά:
1. Σημαντική συμβατότητα: Οι ομοαξονικοί μετατροπείς κυματοκυκλώματος είναι συμβατοί με πολλούς τύπους καλωδίων ραδιοσυχνοτήτων, συμπεριλαμβανομένων των ημικαταστροφικών καλωδίων και των ευέλικτων καλωδίων,που το καθιστά ευρύτερα εφαρμόσιμο σε πρακτικές εφαρμογές.
2- ευρύ φάσμα εφαρμογών: οι ομοαξονικοί μετατροπείς κυματοειδήσεως χρησιμοποιούνται ευρέως σε συστήματα κεραίας, συστήματα επικοινωνίας μικροκυμάτων, συστήματα ραντάρ,εξοπλισμός δοκιμών και άλλα πεδία για την πραγματοποίηση της μετατροπής ενέργειας μεταξύ διαφορετικών μέσων μετάδοσης- Μετατροπή ενέργειας υψηλής απόδοσης: Ο σχεδιασμός του συγκεφαλαίου μετατροπέα κυματοειδήσεως βασίζεται στη διαφορά των χαρακτηριστικών διάδοσης ηλεκτρομαγνητικών κυμάτων σε διαφορετικά μέσα μετάδοσης,και συνειδητοποιεί υψηλής απόδοσης μετατροπή ενέργειας μεταξύ κυματοειδήτη και ομοαξονικής γραμμής μέσω εύλογου δομικού σχεδιασμού και επιλογής παραμέτρων.
Εφαρμογή:
1- Πληροφορίες μέσω δορυφόρου: Οι συγκεφαλαιώδεις μετατροπείς κυματοειδούς καθοδήγησης εφαρμόζονται επίσης στον τομέα των δορυφορικών επικοινωνιών.ειδικά όταν είναι απαραίτητο να διασυνδεθεί η ομοαξονική γραμμή του επίγειου σταθμού με το σύστημα κυματοδηγού στον δορυφόρο.
2Ασύρματες επικοινωνίες και βιομηχανικές μικροκύματα: Στις ασύρματες επικοινωνίες και τις βιομηχανικές εφαρμογές μικροκυμάτων,οι συγκεφαλαιακοί μετατροπείς κυματοειδήσεως χρησιμοποιούνται για τη σύνδεση διαφορετικών συστατικών ραδιοσυχνοτήτων για την αποτελεσματική μετάδοση και διανομή σήματος.
3Συστήματα δοκιμών και μετρήσεων: Στα συστήματα δοκιμών και μετρήσεων στο πεδίο μικροκυμάτων ραδιοσυχνοτήτων,οι συγκεφαλαιωτικοί μετατροπείς κυματοειδούς χρησιμοποιούνται για τη σύνδεση των οργάνων δοκιμής με την υπό δοκιμή συσκευή, ώστε να εξασφαλίζεται η ακρίβεια των αποτελεσμάτων των μετρήσεων,.
Καταλόγος προϊόντων:
1.85 σειράς
2.4σειρά
2.92σειρά
SMAσειρά
Σειρά SMP
Σειρά SMPM
Προϊόντα μονωτικών υαλοπίνακα
Συγκεντρωτικός προσαρμογός κυματοδρόμου
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣύνδεσμος SMA, αν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, επικοινωνήστε μαζί μας με τα στοιχεία σας.
