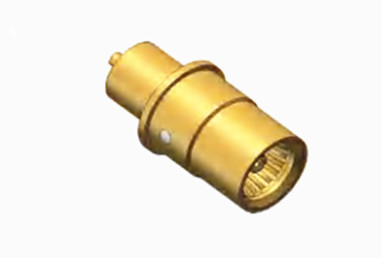

BMA Γυναικεία ευθεία υψηλής απόδοσης RF κοαξιώδης σύνδεσμος με μικροστοιχία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Επισημαίνω: | Δυνατή ευθεία ραδιοσυχνοποιημένη κοακσιακή σύνδεση,Υψηλής απόδοσης ραδιοσυχνοποιημένος κοαξιώδης σύνδεσμος,Μικροδιάγραφος RF κοαξιώδης σύνδεσμος |
||
BMA Γυναικεία ευθεία υψηλής απόδοσης RF κοαξιώδης σύνδεσμος με μικροστοιχία
Η σειρά BMA αποτελεί μια κατηγορία συνδέσμων τυφλού τύπου, μελετημένα σχεδιασμένων και κατασκευασμένων σύμφωνα με τα πρότυπα IEC1169-33.Οι συνδέσεις αυτές εξασφαλίζουν σταθερή επαφή και παρουσιάζουν εξαιρετικές ηλεκτρικές ιδιότητες.Ένα αξιοσημείωτο πλεονέκτημα έγκειται στην ικανότητά τους τόσο για αξιακή όσο και για ακτινική πλεύση, σε συνδυασμό με το ελάχιστο απαιτούμενο χώρο ζευγαρώσεως και ένα ελαφρύ σχεδιασμό.που τους καθιστούν ιδανικούς για εφαρμογή στο τυφλό ζευγάρωμα των ντουλαπιών σασίΟι συνδετήρες BMA που χρησιμοποιούνται ευρέως στη σύνδεση των ενότητες μέσα σε ντουλάπια σασί, προσφέρουν εναλλακτικότητα με διεθνείς ομολόγους του ίδιου τύπου.διευκόλυνση της ταχείας εμπλοκής και αποσύνδεσηςΕίναι εξειδικευμένοι στην εγκατάσταση συνδέσεων για ομοαξονικά καλώδια σε ραδιοεξοπλισμό και όργανα.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50 Ωμ | |
| Πεδίο συχνότητας | DC ~ 18GHz | |
| Διορισμένη τάση | 250 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1000 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000 MOhm | |
| Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 2,0 μΩμ |
| Κεντρικός οδηγός | ≤0,5mOhm | |
| Επικαιροποιημένη αναφορά | ≤ 1.3 | |

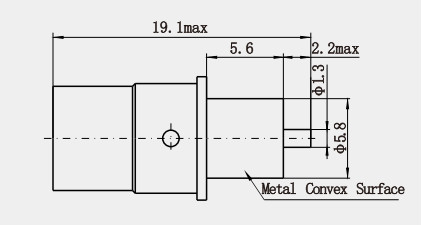

Λεπτομέρειες για το προϊόν
| Υλικό και μηχανικά χαρακτηριστικά | |||
| Κεντρικός διευθυντής | Άντρας/Συσκευή | Άλλες χημικές ουσίες | Χρυσόπετρα |
| Γυναίκα/Σοκτ | Χάλκινο Sn-P | Χρυσόπετρα | |
| Επαφή ανθεκτικότητας | Χάλκινο βηρύλιο | Πλακέτα νικελίου | |
| Κέλυφος / Σώμα | Χαλκός, ανοξείδωτο χάλυβα | Πλακέτα νικελίου | |
| Εξαρτήματα | ΠΤΦΕ | ||
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | ||
| Δυνατότητα | 500 κύκλοι | ||
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 0.6N μέγιστο |
| Δύναμη αποσύνδεσης | 0.6 N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -55 έως +155 βαθμούς C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |
Χαρακτηριστικά:
1. Εύκολη σύνδεση: Η διεπαφή του συνδετήρα BMA υιοθετεί διεπαφή αέρα, η οποία μπορεί να συνδεθεί και να αποσυνδεθεί γρήγορα χωρίς τη χρήση εργαλείων, βελτιώνοντας την αποτελεσματικότητα της εργασίας.
2- Ευρύ φάσμα εφαρμογών: Οι συνδέσεις BMA χρησιμοποιούνται ευρέως σε διάφορες διασυνδέσεις σε μονωριακά ολοκληρωμένα προϊόντα, όπως τα υψηλής ταχύτητας πάνελ υψηλής πυκνότητας και τα backplanes,συστήματα ψηφιακής σηματοδότησης υψηλής ταχύτητας, συστήματα ραντάρ φάσης, ραδιοφωνικά backplanes και backplane συγκροτήματα, κλπ.
3. Υψηλή προσαρμοστικότητα: Σύμφωνα με τις διαφορετικές απαιτήσεις εφαρμογής, οι συνδέσεις BMA μπορούν να προσαρμοστούν με διαφορετικές μεθόδους εγκατάστασης και μήκους καλωδίων για να καλύπτουν τις συγκεκριμένες απαιτήσεις χρήσης.
Εφαρμογή:
1Ηλεκτρονικό εξοπλισμό αντιμέτρων:
Στο σύστημα ηλεκτρονικών αντιμέτρων, χρησιμοποιείται για τη σύνδεση διαφόρων αναγνωριστικών,εξοπλισμός παρεμβολής και αντιεμβολής για τη διασφάλιση της κανονικής λειτουργίας του συστήματος σε περίπλοκο ηλεκτρομαγνητικό περιβάλλον και τη βελτίωση της επίδρασης και της ικανότητας των ηλεκτρονικών αντιμέτρων.
2Μέσα δοκιμής και μέτρησης:
Στα όργανα δοκιμής ραδιοσυχνοτήτων, οι συνδέσεις BMA μπορούν να χρησιμοποιηθούν για τη σύνδεση του εξοπλισμού υπό δοκιμή και των οργάνων δοκιμής, όπως οι αναλυτές δικτύων διανυσμάτων, οι αναλυτές φάσματος κλπ.για να εξασφαλίζεται η ακριβής μετάδοση των σημάτων δοκιμής και η ακρίβεια των αποτελεσμάτων των μετρήσεωνΟι εξαιρετικές ηλεκτρικές και μηχανικές του ιδιότητες μπορούν να ανταποκριθούν στις ανάγκες δοκιμών υψηλής ακρίβειας.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
